單位： mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 | 行程 (A) | 總長 (B) | 壓力承製範圍 (N) | 產品淨重 (g) | 備註 |
| SB3-264-U6-XXXN | 70 | 264 | 100~1150N | ||
| SB3-294-U6-XXXN | 90 | 294 | 100~1150N | ||
| SB3-309-U6-XXXN | 100 | 309 | 100~1150N | ||
| SB3-354-U6-XXXN | 125 | 354 | 100~1150N | ||
| SB3-409-U6-XXXN | 150 | 409 | 100~1150N | ||
| SB3-429-U6-XXXN | 160 | 429 | 100~1150N | ||
| SB3-474-U6-XXXN | 180 | 474 | 100~1150N | ||
| SB3-509-U6-XXXN | 200 | 509 | 100~1150N | ||
| SB3-524-U6-XXXN | 210 | 524 | 100~1150N | ||
| SB3-549-U6-XXXN | 220 | 549 | 100~1150N | ||
| SB3-609-U6-XXXN | 250 | 609 | 100~1150N | ||
| SB3-628-U6-XXXN | 250 | 628 | 100~1150N | ||
| SB3-694-U6-XXXN | 280 | 694 | 100~1150N | ||
| SB3-709-U6-XXXN | 300 | 709 | 100~1150N | ||
| SB3-724-U6-XXXN | 300 | 724 | 100~1150N | ||
| SB3-774-U6-XXXN | 330 | 774 | 100~1150N | ||
| SB3-809-U6-XXXN | 350 | 809 | 100~1150N | ||
| SB3-854-U6-XXXN | 370 | 854 | 100~1150N | ||
| SB3-909-U6-XXXN | 400 | 909 | 100~1150N |

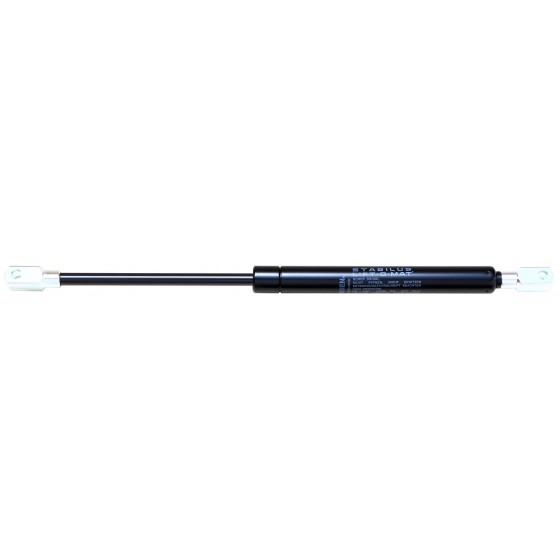

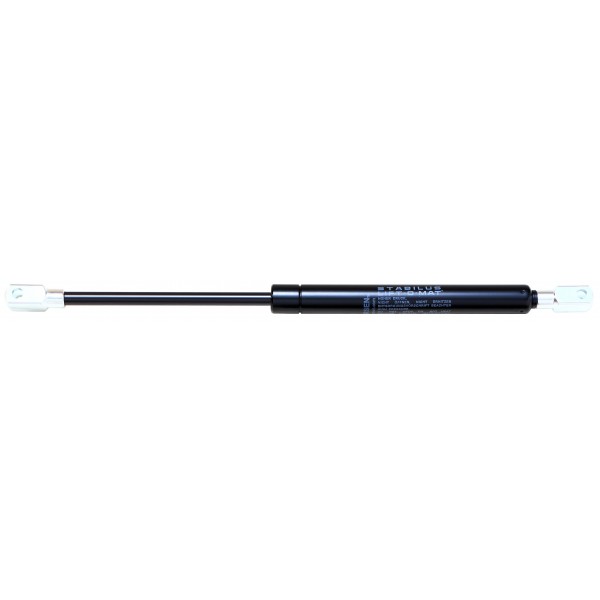

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物，並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構，因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:

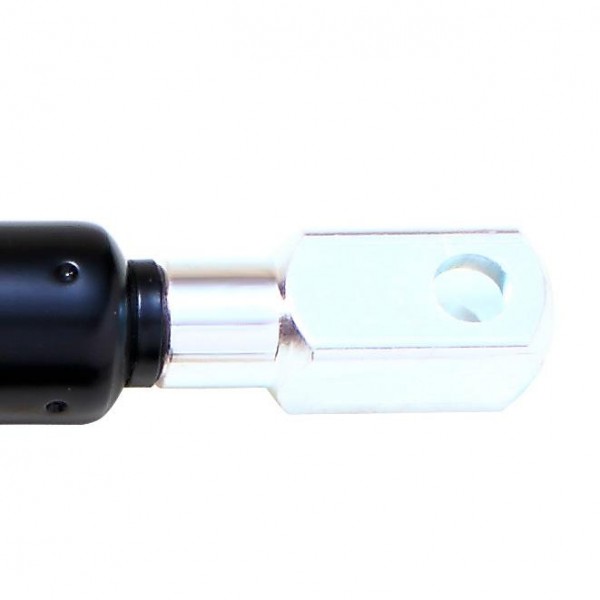

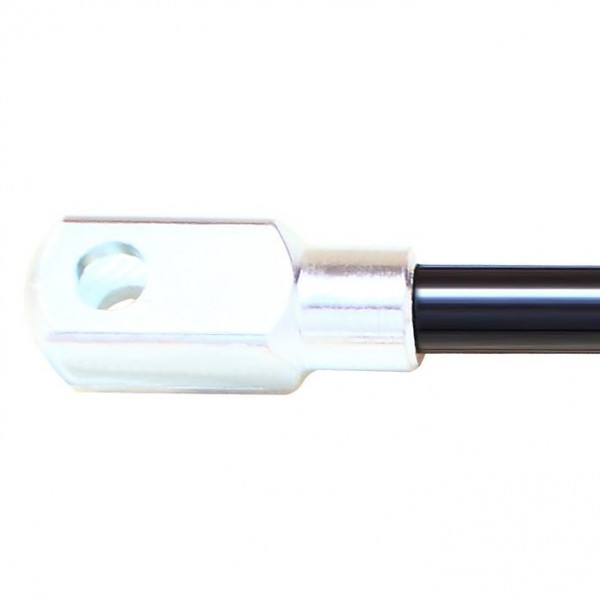

U6 Locking Clip 8mm栓夾片
STABILUS and SUPERSEN 產品相關測試報告如下，可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
