單位： mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 | 行程 (A) | 總長 (B) | 壓力承製範圍 (N) | 產品淨重 (g) | 備註 |
| SB3-240-B10A-XXXN | 70 | 240 | 100~1000N | ||
| SB3-270-B10A-XXXN | 90 | 270 | 100~1000N | ||
| SB3-285-B10A-XXXN | 100 | 285 | 100~1000N | ||
| SB3-330-B10A-XXXN | 125 | 330 | 100~1000N | ||
| SB3-385-B10A-XXXN | 150 | 385 | 100~1000N | ||
| SB3-405-B10A-XXXN | 160 | 405 | 100~1000N | ||
| SB3-450-B10A-XXXN | 180 | 450 | 100~1000N | ||
| SB3-485-B10A-XXXN | 200 | 485 | 100~1000N | ||
| SB3-500-B10A-XXXN | 210 | 500 | 100~1000N | ||
| SB3-525-B10A-XXXN | 220 | 525 | 100~1000N | ||
| SB3-585-B10A-XXXN | 250 | 585 | 100~1000N | ||
| SB3-670-B10A-XXXN | 280 | 670 | 100~1000N | ||
| SB3-685-B10A-XXXN | 300 | 685 | 100~1000N | ||
| SB3-700-B10A-XXXN | 300 | 700 | 100~1000N | ||
| SB3-750-B10A-XXXN | 330 | 750 | 100~1000N | ||
| SB3-785-B10A-XXXN | 350 | 785 | 100~1000N | ||
| SB3-830-B10A-XXXN | 370 | 830 | 100~1000N | ||
| SB3-885-B10A-XXXN | 400 | 885 | 100~1000N |

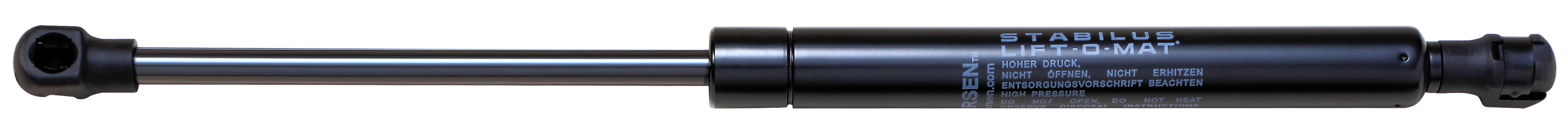

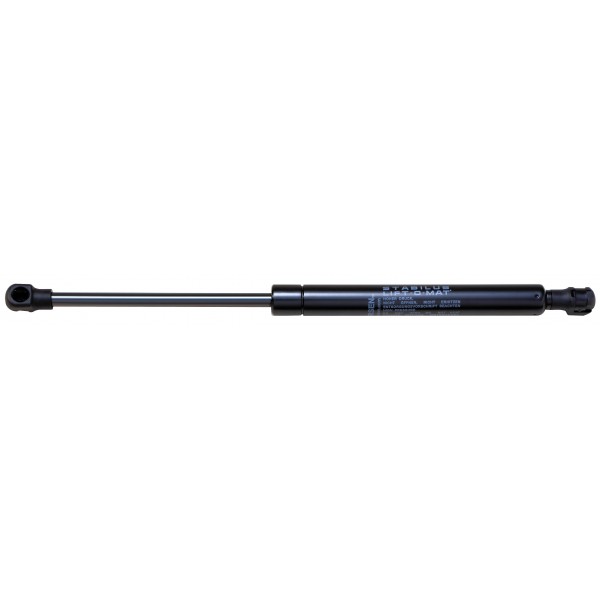

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物，並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構，因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
SW12/SW13/SW177583
2.配件類料號:
BKT-11A / BKT-12A / BKT-04-I / BKT-04-O / BKT-32 /BKT-22 / BKT-22-I / BKT-22-O
STABILUS and SUPERSEN 產品相關測試報告如下，可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
