單位:mm
9.8 牛頓(N)=1公斤(Kg)=2.2磅(LBS)
型號 | 1) 行程 (A) |
2) 行程(A*) |
總長(B) | 3)4) 拉伸阻尼力FZ(N) |
3)5) 壓縮阻尼力FD(N) |
產品淨重 (g) | 備註 |
HD18E-271-L508-1000N | 80 | 80 | 271 | 1000±100 | <50 | ||
HD18E-271-L508-1590N | 1590±330 | <50 | |||||
HD18E-271-L508-1870N | 1870±580 | <50 | |||||
HD18E-360-L508-1040N | 120 | 120 | 360 | 1040±100 | <50 | ||
HD18E-360-L508-1600N | 1600±280 | <50 | |||||
HD18E-360-L508-2200N | 2200±450 | <50 | |||||
HD18E-433-L508-870N | 148 | 148 | 433 | 870±180 | <50 | 測試速度:50mm/s | |
HD18E-538-L508-1000N | 200 | 200 | 538 | 1000±100 | <50 | ||
HD18E-538-L508-1610N | 1610±270 | <50 | |||||
HD18E-538-L508-2100N | 2100±830 | <50 |

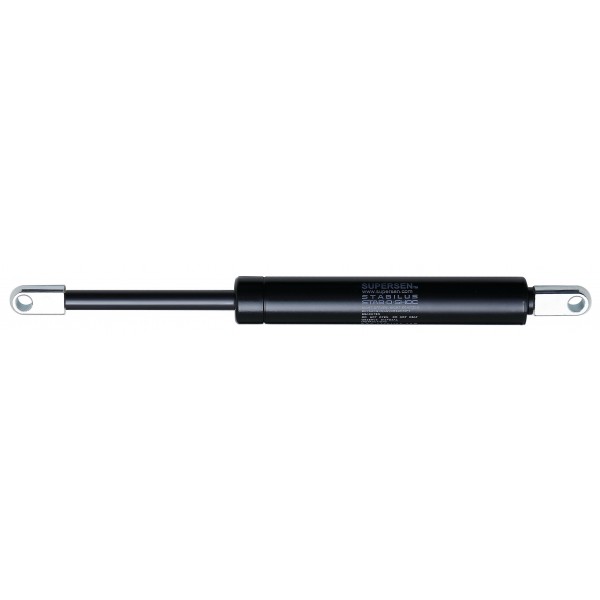

STABILUS 標準型 HD18E拉伸壓縮油壓阻尼, 是一種不含氮氣的油壓壓縮阻尼棒,具有壓縮方向阻尼功能,阻尼棒垂直安裝具有最佳效果及阻尼力。阻尼棒可在各種應用設計下提供阻尼效果。典型的應用領域是在汽車設計、工藝技術製造、遊戲機,博弈機等工業應用領域。
產品特性:
· HD18E 壓縮油壓阻尼棒適用於中負載
· 機構門片緩降閉合
· 阻尼關閉門片
· 減輕鉸鏈機構負擔
· 緩降門片保持安全性
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
2.配件類料號:
STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊,歡迎電洽聯絡我司業務部諮詢
