台灣安肯-1428-M1930M8 (13mm孔)

14mm x 28mm (300N~2500N) 請點入選擇搭配接頭類型

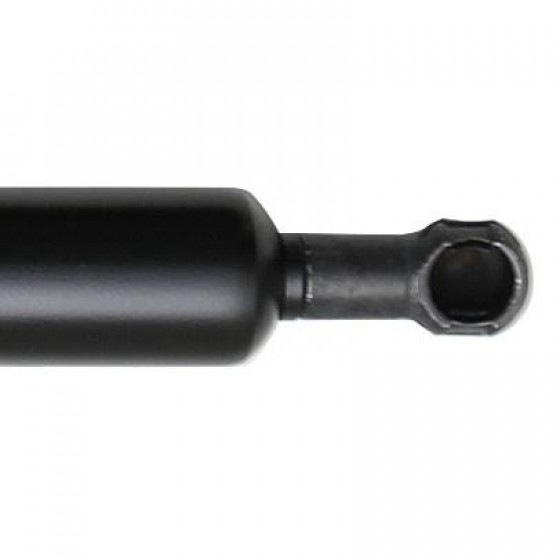

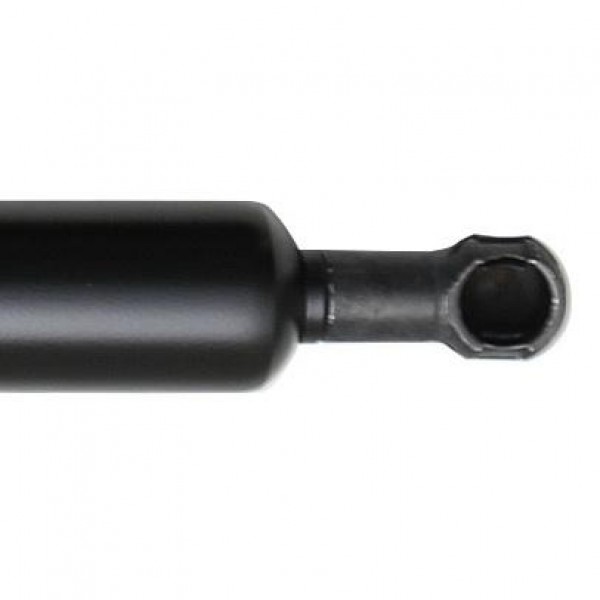

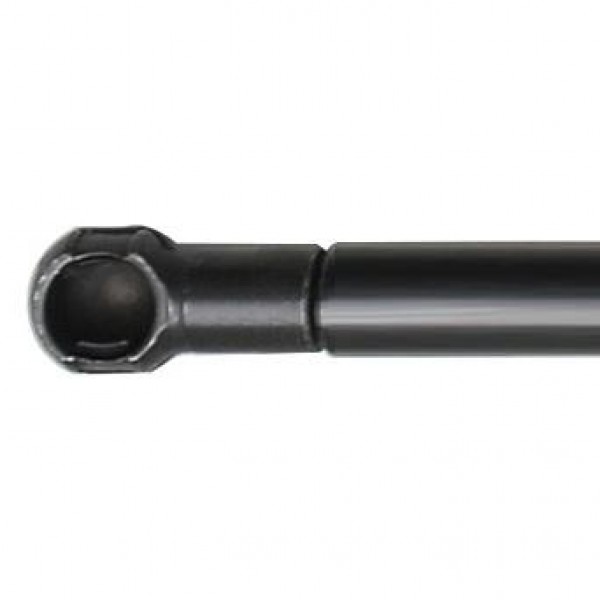

1428-M1930M8 (13mm孔)

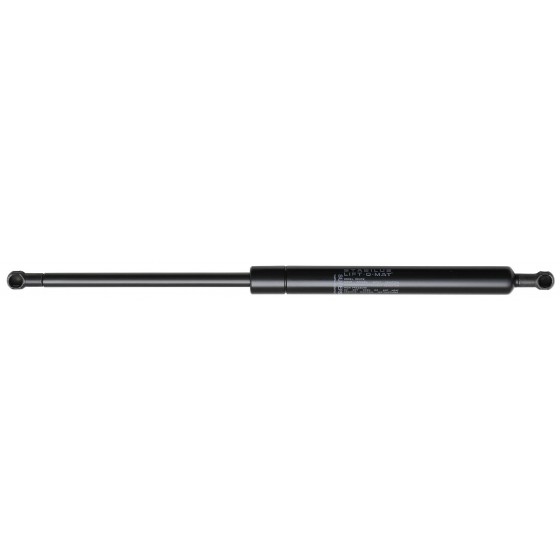

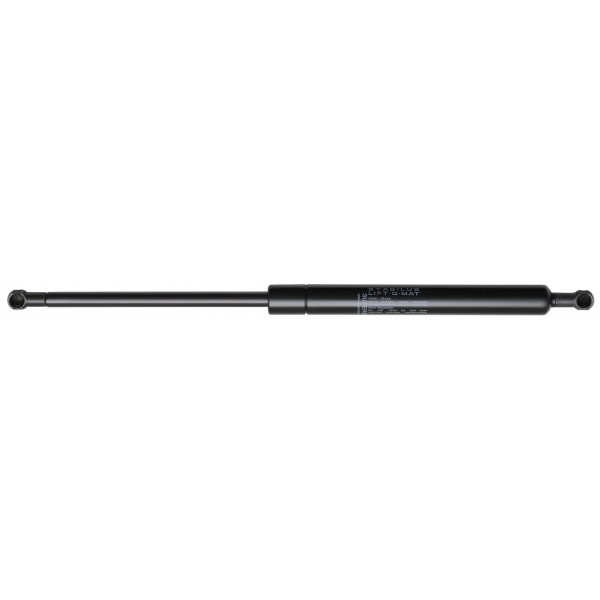

氮氣缸 STABILUS LIFT-O-MAT
產品規格: 軸心端外徑 14mm / 外管端外徑 28mm
材質 : 一般碳鋼氮化軸心 / 使用溫度 : -30℃~80℃
表面處理: 軸心 : 氮化染黑 / 外管 : 黑色烤漆
長度單位 : mm / 壓力單位 : 1 kg=9.8(N)牛頓=2.2 lbs 磅
詢價及訂購須知:
1.訂購或詢價氮氣缸時,請告知產品料號及需求的壓力F1 :(N牛頓或 kg公斤) 產品壓力客製化
2.訂購或詢價時請明確告知需求 A. 數量 B. 使用環境 C. 使用目的如維修用或新機構設計用
安裝注意事項:
1.氮氣缸安裝於機構門片上展開到最高點時,建議氮氣缸管端方向朝上,軸心端朝下安裝,使門片展開到末端時具有緩衝功能
2.氮氣缸壓縮時,有效行程作動時應至少預留5~10mm以上,以防止軸心端接頭撞擊氮氣缸缸體而造成損壞
3.氮氣缸固定於上下支點時,務必盡量保持垂直,避免偏斜安裝而影響壽命
4.其他請參閱我司網頁產品技術資料中的氮氣缸安裝注意事項說明
5.氮氣缸兩端固定於機構或門片的螺栓或板金配件,可參考我司網頁 (氮氣缸專用螺栓及配件) 選配,特殊需求請洽業務人員

繼續選購

立即詢價

產品詳細介紹

單位：mm
9.8牛頓(N)=1公斤(KG)=2.2磅(LBS)

型號	行程 (A)	總長 (B)	壓力承製範圍 (N)	產品淨重 (g)	備註
SB4-325-M1930M8-XXXN	100	325	300~2500N
SB4-425-M1930M8-XXXN	150	425	300~2500N
SB4-525-M1930M8-XXXN	200	525	300~2500N
SB4-625-M1930M8-XXXN	250	625	300~2500N
SB4-725-M1930M8-XXXN	300	725	300~2500N
SB4-825-M1930M8-XXXN	350	825	300~2500N
SB4-925-M1930M8-XXXN	400	925	300~2500N
SB4-1125-M1930M8-XXXN	500	1125	300~2500N

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物，並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構，因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。

STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
SW14

2.配件類料號:

STABILUS and SUPERSEN 產品相關測試報告如下，可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
