單位： mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 | 行程 (A) | 總長 (B) | 壓力承製範圍 (N) | 產品淨重 (g) | 備註 |
| PTL-100-B10-XXXN | 100 | 335 | 100~400N | ||
| PTL-150-B10-XXXN | 150 | 435 | 100~400N | ||
| PTL-200-B10-XXXN | 200 | 535 | 100~400N | ||
| PTL-250-B10-XXXN | 250 | 635 | 100~400N | ||
| PTL-300-B10-XXXN | 300 | 735 | 100~400N | ||
| PTL-350-B10-XXXN | 350 | 835 | 100~400N | ||
| PTL-400-B10-XXXN | 400 | 935 | 100~400N |

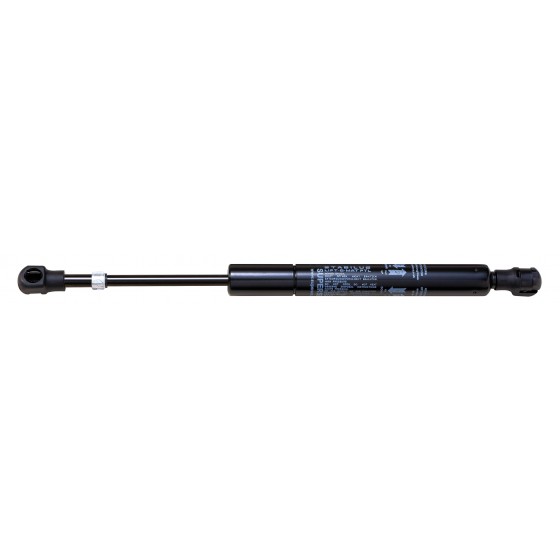

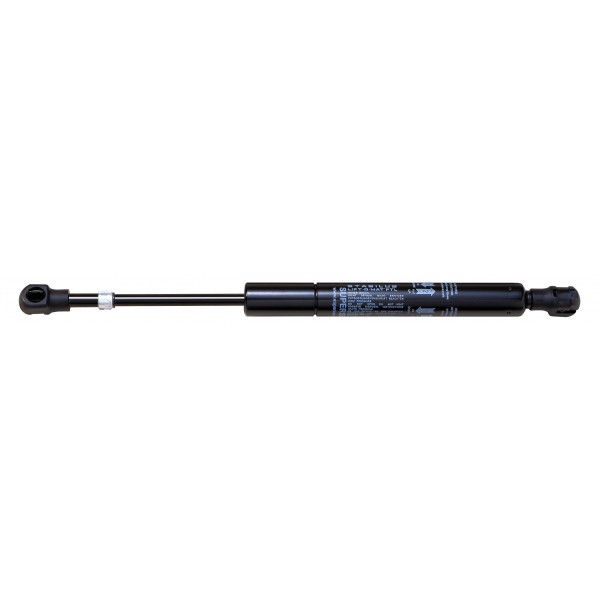

STABILUS LIFT-O-MAT PTL 是一種氣壓式縮鎖定氮氣缸，且在壓縮的位置有一個額外的機械式鎖具。原理與原子筆類似，通過輕輕推動氮氣缸即可釋放鎖定，氮氣缸將隨著阻尼自動伸展。
除了推力輔助功能外，LIFT-O-MAT PTL還具有末端鎖定功能，無需安裝額外的鎖定元件。同時，使用簡單方便。壓縮鎖定氮氣缸用於多種應用，特別是現代設計師和功能性傢俱中。
產品特性:
· 鎖定在壓縮位置
· 末端鎖定，無需額外的鎖定元件
· 使用類似原子筆的原理，簡單釋放鎖定及操作方便
STABILUS 自由型-壓縮鎖定PTL，氮氣缸(Gas Spring-Free Type-LOM-PTL) 具有支撐及推力功能，下壓後具鎖定功能(類似自動鉛筆下壓開關)。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝自由型-壓縮鎖定PTL時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。
琥盛企業為方便客戶選用適用於該係列壓縮鎖定PTL之兩端配件及螺栓,共開發出百種以上之產品供客戶輕易選用,客戶亦可自行點選網頁配件區及螺栓區參考設計。 我司在此建議使用國際通用配件及螺栓料號如下:
適用STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
2.配件類料號:
STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
